一：材料特點

1、 施工方便：RJ高強聚合物砂漿具有良好的施工和易性能。施工時*振搗，在現場加水攪拌即可使用。

2、 早強、高強：1天抗壓強度可達20Mpa，能大限度的加快工程進度。

3、 抗滲性能強：RJ產品具有良好的抗滲性能，1.7Mpa抗滲壓水不透水，符合P16混凝土抗滲性能的要求

4、 粘接性能好：如使用混凝土界面處理劑，與新老混凝土的粘接強度大于1.8Mpa，可使RJ高強混凝土修補砂漿與修補基層間的緊密粘接。

5、 可冬季施工：RJ高強修補砂漿允許環境溫度在-5℃以上時，進行混凝土結構的裝門面、水平面及**面的修補室外施工。

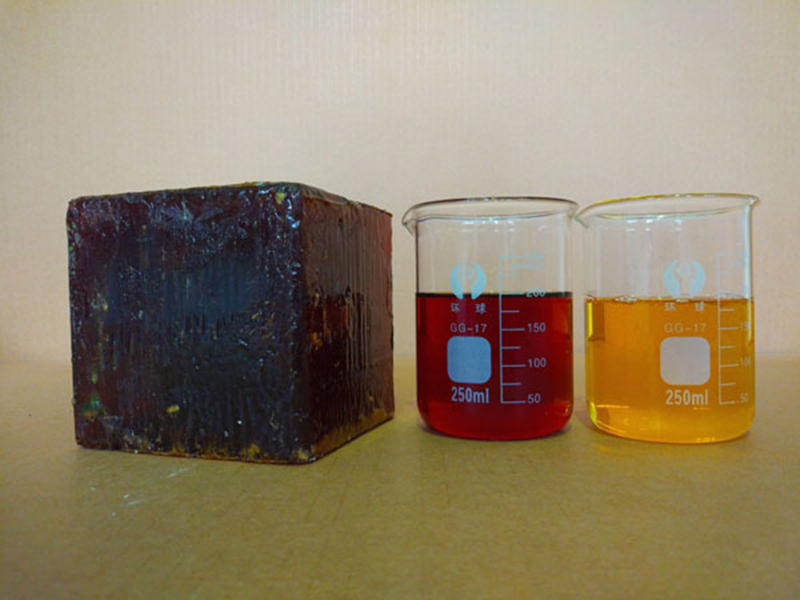

6、 耐久性強：50次凍融循環后強度無明顯變化，在機油中浸泡30天后強度提高。

二：應用范圍

1、 混凝土結構中破損的構件、梁、板、柱、樓梯等部位的修補

2、 建（構）筑物使用不銹鋼絞線網的抹灰找平保護砂漿

3、 道路、橋梁中混凝土破損部位的修補

4、 機場跑道、高速公路車道及破損部位的修補及搶修

5、 工業廠房混凝土地坪

三：產品用途

高強聚合物砂漿單組分主要適用于混凝土結構的空洞、蜂窩、破損、剝落、露筋等表面損傷部分的修復，以回復混凝土結構良好的使用性能。也可作為碳纖維加固找平砂漿、高性能砌筑砂漿以及建（構）筑物適用鋼絞線加固的抹灰找平保護砂漿。該產品因加有多種高分子聚合物改性劑、膠粉及抗裂纖維。因此具有良好的施工和易性、粘接性、抗滲性、抗剝落性、抗凍融性、抗碳化性、抗裂性、鋼筋阻銹性能并具有高強度等性能。

四：基于指標GB50728-2011《工程結構加固材料安全性鑒定技術規范》

五：施工步驟要求
1、 準備好必要的工具及養護品
2、 確定修補區域，其修補處理范圍應比實際破損范圍向外擴大100mm，切割或剔鑿出混凝土修補區域的垂直邊緣，其深度≥5mm以免修補區域邊緣薄片化。
3、 將修補區域內混凝土基層表面浮塵、油污清理干凈，并剔除疏松部分。
4、 清理修補區域內*露鋼筋表面的銹質和雜物。
5、 將清理好的修補區域內混凝土基層進行鑿毛處理或用混凝土界面處理劑進行界面處理。
6、 用氣泵或水將處理過的修補區域內混凝土基層表面清掃干凈，進行下道工序時不得有明水存留。
7、 按推薦加水量12.5-13.5（重量比）的配合比攪拌RJ高強修補砂漿。采用機械攪拌2-3分鐘即可并在利于攪拌的質量和速度。人工攪拌應在5分鐘以上保證攪拌均勻。
8、 拌好的RJ高強修補砂漿即可進行抹灰，一次抹灰厚度不宜**過10mm。若抹灰層較厚，應采用分層多次抹灰的施工方法。
9、 由于RJ高強修補砂漿含有多種高分子聚合物改性外滲料及膠粉，使拌合好的RJ高強修補砂漿較粘稠，抹灰時應注意刀光潔。
10、對于表面需壓光處理的，外層抹灰應拌合略稀，并掌握好時間，以利于壓光處理。
11、嚴禁在RJ高強修補砂漿中摻入任何外加劑或外摻料。
12、使用溫度為-5℃—40℃
六、養護
1、 夏季施工作業完畢后2-4小時，應及時澆噴水工噴灑養護劑或覆蓋潮濕草袋進行養護，并保持表面濕潤2-3天。
2、 冬季施工完畢后，應立即覆蓋塑料薄膜并加蓋棉被進行保溫養護。
