環氧樹脂灌漿料

1、高強、早強：可提供大大優于水泥基材料的抗壓、粘結等力學性能，更高的早期強度，

 2、低放熱峰值：可提供長達120分鐘（25℃）的操作時間,適合大體積灌漿使用，

3、無收縮：確保灌漿層*終成型后與承載面完全接觸，保證設備安裝的高精確度，

4、卓越的抗蠕變性能：環氧灌漿料可長期在-50℃至+80℃凍融交替、振動受壓的惡劣物理工況下長期使用而無塑 定位長期準確，

5、卓越的韌性：環氧灌漿料可以化解由動設備傳遞來的任何可能使水泥基灌漿層爆裂的動荷載，

 6、耐腐蝕性：可以承受酸、堿、鹽、油脂等化學品長期接觸腐蝕。

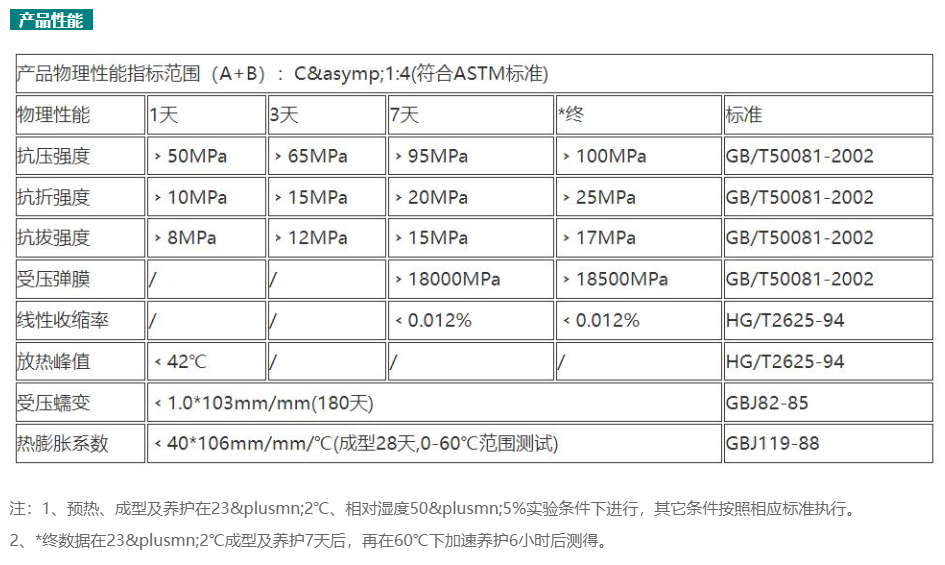

 產品用途 1、壓縮機、泵、沖壓機、粉碎機、球磨機等高震動性設備的二次灌漿安裝；

 2、易受化學侵蝕的設備基礎區域灌漿；

 3、軌道基礎、橋梁支撐座等受強壓力區域灌漿；

 4、錨栓、鋼筋種植及建筑結構混凝土補強加固；

 5、混凝土、石頭、鋼、木板等面作為自流平砂漿使用；

6、鐵、鐵系桿、拉桿的鋼性連接。

1、表面預處理 接觸EGM-100的混凝土表面，需鑿除其表層浮漿并露出堅實基層，保證灌漿面清潔、干燥、無油脂。混凝土接合 25mm厚倒角邊，以增大邊緣處灌漿料與基礎粘合面積，需粘合的金屬表面還應無銹蝕（達到SSPC-SP6的光潔度

 2、制模 模板須堅實、搭接牢固，其內側涂抹油脂、蠟或粘貼PVC膠帶以便于脫模；為便于傾倒及安裝灌漿漏斗，灌漿側模 出至少100mm左右距離，且高出設備底板100mm以上。在模板內側灌漿水平高度上釘上25mm厚45度斜角木線 邊緣應力集中。

3、施工溫度 環境溫度包括混凝土基礎及空氣溫度，為獲得*佳的工作狀態，灌漿前必須將材料在15～25℃環境下放置24小時， 小時內環境溫度控制在15～32℃，20℃*為適宜。夏季施工避免中午高溫，必要時應搭建遮陽棚；冬季氣溫較低時 建暖棚升溫，保證施工環境溫度大于15℃，施工宜選擇中午。

 4、混合 用手提式攪拌器（200～250rpm）充分混合A（樹脂）、B（硬化劑）約3分鐘； 在低速大功率攪拌機（15～20rpm）中加入C（填料）使之與A、B混合物混合，充分攪拌至骨科全部浸潤即完成 在氣溫較低時為了保證混合物的流淌性，可以適當減少C（填料）的用量（*多可減少1/2料）。

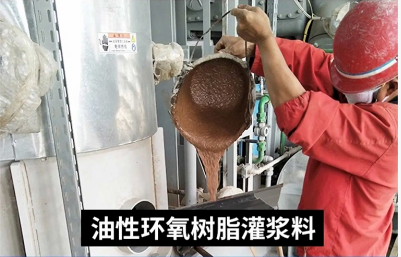

5、灌漿1）灌漿應從一側灌向另一側；灌漿過程中可擠壓但勿震搗，以避免夾雜空氣滯留其中；灌漿距離大于1.5m時，應 漿，利用重力壓差原理輔助灌漿。灌漿工作必須連續盡快完成；

 2）單次灌漿厚度控制在25mm至350mm間，灌漿區域超過1.8m×1.8m時需于灌漿區域設置伸縮縫預留條 深度可達1500mm。

 6、檢查密實 灌漿結束后，用鐵錘敲擊設備基板：發出‘叮叮’聲表明灌漿層密實，發出咚咚聲表明灌漿層空鼓。

 7、表面收光及拆模 灌漿后及在EGM100初凝前，為達到美觀效果，可將暴露的表面用灰刀收光；終凝后，即可拆模．灌漿工具在施工 或溶劑洗凈。

8、施工安全 本品樹脂部分為**性配方，但仍有輕微刺激性，使用時應避免吸入大量蒸汽或與皮膚長期接觸；使用時注意佩帶必 環境通風，接觸皮膚后應及時洗凈，如濺入眼內應立即用大量清水沖洗，嚴重者請立即就醫。

 產品貯存 1、環氧灌漿料在室溫、干燥條件下至少可存放18個月。 2 按配合比包裝A:B:C=25:10:150
