灌漿料

　　★產品特點

　　1、高強早強：抗壓、粘結等物理力學性能遠優于普通水泥基灌漿料。

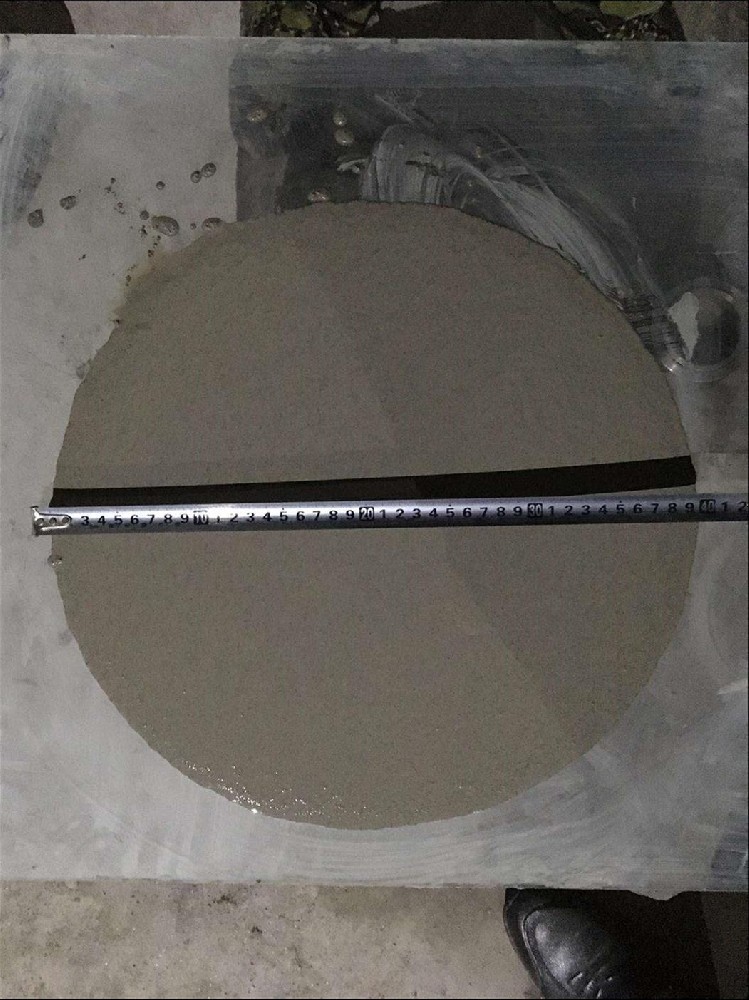

　　2、自流性：可填充全部空隙，滿足設備二次灌漿的要求。

　　3、無收縮：保證設備與基礎之間緊密接觸，確保高精度的安裝需要。

　　4、水乳環氧水泥基：環氧樹脂與高品質水泥共同作用，耐久性強且符合****要求。

　　5、耐腐蝕性：可以承受酸、堿、鹽、油脂等化學品長期接觸腐蝕。

　　6、抗蠕變性：在惡劣物理工況下長期使用而無塑性變形，保證設備定位長期。

　　7、可用于潮濕基層，粘結力強。

　　★產品用途

　　1、用于壓縮機、泵、沖壓機、粉碎機、球磨機等高振動性設備的二次灌漿安裝。

　　2、用于易受化學侵蝕的設備基礎區域灌漿。3、用于軌道基礎，橋梁支撐座等受強壓力區域灌漿。4、用于錨栓鋼筋植入及建筑結構混凝土補強加固。

　　性能指標范圍

　　2、膨脹率： 按照《GB119-88混凝土外加劑應用技術規范》。

　　3、推薦參考用量：2000kg/m3

　　★施工工藝

　　一、表面預處理接觸無收縮環氧樹脂灌漿料的混凝土表面，須鑿除其表面浮漿并露出堅實基層，保證灌漿面清潔，干燥，無油脂。混凝土接合面外邊緣磨出25mm厚倒角邊，以增大邊緣處灌漿料與基礎粘合面積；需要粘合的金屬表面還應無銹蝕（達到sspc-sp6的光潔度要求）。

　　二、支 模模板須堅實，搭接牢固，其內側涂抹油脂、蠟或粘貼pvc膠帶以便于脫模；為了便于傾倒及安裝100mm以上。在模板內側灌漿水平高度上釘25mm厚45度斜角木線條，避免澆筑體邊緣應力集中。三、施工說明環境溫度包括混凝土基礎及空氣溫度。為獲得的工作狀態，施工時及隨后24小時內環境溫度控制在15℃～32℃，20℃*為適宜。夏季施工避免中午高溫，必要時應搭建遮陽棚；冬季氣溫較低時，應在灌漿區域搭建暖棚升溫，保證施工環境溫度大于15℃，施工宜選擇中午。 四、配 料1、用于提式攪拌器（200-250rpm）先將A料、B料分別攪拌均勻（長期放置有沉淀現象）后，再按照A料：B料=1：3的比例充分混合均勻，攪拌時間約3分鐘。2、在低速大功率攪拌機（15-20rpm）中按照A:B:C=1:3:30的比例加入C料，使A料、B料、C料充份混合均勻，混合時間約5-10分鐘，在氣溫較低時為了保證混合物的流淌性，可以適當減少C料的用量或適當加水攪拌均勻。五、灌漿方法1、灌漿應從一側灌向另一側；灌漿過程中可擠壓但勿震搗，以避免夾雜空氣滯留其中；灌漿距離大于1.5m時，應使用高位灌漿漏斗法，利用重力壓差原理輔助灌漿。2、灌漿工作必須連續盡快完成。3、單次灌漿層厚度控制在25mm～350mm之間；單次螺栓孔灌漿深度小于1500mm；灌漿體積超過1.8m×1.8m×150mm時,需要用搶抹板于基礎面粘置伸縮縫預留條，灌漿終凝后將其表面部分去除，再采用密封材料制作伸縮縫。

　　★包裝規格

　　A料：標準包裝規格為15kg/桶，應貯存在5℃以上陰涼密封狀態下，保質期為6個月。

　　B料：標準包裝規格為45kg/桶，應貯存在5℃以上陰涼密封狀態下，保質期為6個月。

　　C料：標準包裝規格為40kg/袋，應貯存在干燥防潮的環境中，未開封狀態下保質期為3個月。

　　注：1、使用重量配比：A:B:C=1:3:30,每組凈重510kg.

　　2、不燃、不爆、無污染且無放射性危害，可按一般貨物貯存運輸。
