地聚合物注漿料（地基加固注漿料）

 地聚合物（Geopolymer）注漿料（地基加固注漿料）是由高分子聚合物、微膨脹劑、礦物摻合料、水泥等多種物料拌合而成的混合料，加水快 速攪拌均勻后，用于路基加固填充的注漿材料。本產品被應用于公路路基與基層非開挖微創快速注漿加固技術。地聚合物注漿料被廣泛的應用在各種領域的補強加固！ 該技術起源于法國，是壹種基面加固補強的新型技術，該技術具有免開挖、少影快凝、補薔效裹好、耐水性好等特 點，可以很好的實現道路的無損、迅速、加固！近些年來，在市政道路的養護、搶修、大中修等領域獲得了長足的發 展。利用地聚合物注漿材料來進行注漿加固，并且合理定制注漿方案、明確注漿工藝，注漿后彎沉撿測結果均優于驗 收標準，達到了道路修補、快速通行的要求，且獲得了較好的經濟效益。

    地聚合物注漿料的應用范圍：

1．水利水電工程中大壩壩體及壩基裂縫灌漿；

2．灌筑地下防水帷幕，截斷滲透水源，整體抗滲堵漏；

3．加固和提高松軟土及巖石的力學強度，修付混凝土結構，恢復其結構的整體性；

4．糾正因面層不穩定而引起的不均勻沉降導致的大壩和高層建筑物的開裂、傾斜；

5．公路、橋梁、機場跑道等工程地基下陷的補漿加固；

6．各種地下建筑物開挖前的預處理以及地質中復雜地層鉆孔中的護孔固壁，止涌堵漏等工程；

   制漿的注意事項：地聚合物注漿料制漿時要嚴格按照水灰比進行注漿料攪拌。本次試驗段地聚合物注漿混合料水灰比 為0.33，制漿時在攪拌罐內做水位標記，每天施工完畢后，制漿用的攪拌罐要及時的清理清洗干凈，廢料不得重復使 用。

注漿作業結束后封孔注意事項，要及時的用木塞封閉注漿時的冒漿孔，并用土工布擦洗注漿孔周邊溢出的漿液。 養護事宜：普通型地聚合物注漿材料注漿板塊的養生時間不能低于24小時，快凝型地聚合物注漿材料注漿板塊的養生 時間不能低于4小時。養生期內禁止車輛通行。待養護時間滿足要求后開放交通。

    地聚合物注漿料施工工藝：◆水泥路面脫空地聚合物注漿處治技術與應用

    (1)水泥路面脫空形式

    水泥混凝土路面結構層層間脫空病害主要有三種形式:

    ?路基不均勻沉降作用造成的路基與底基層(墊層)層間脫空；

    ?裂縫、接縫處行車荷載與水的作用造成的底基層(墊層)與基層層間脫空；

   ?面板與基層層間脫空。

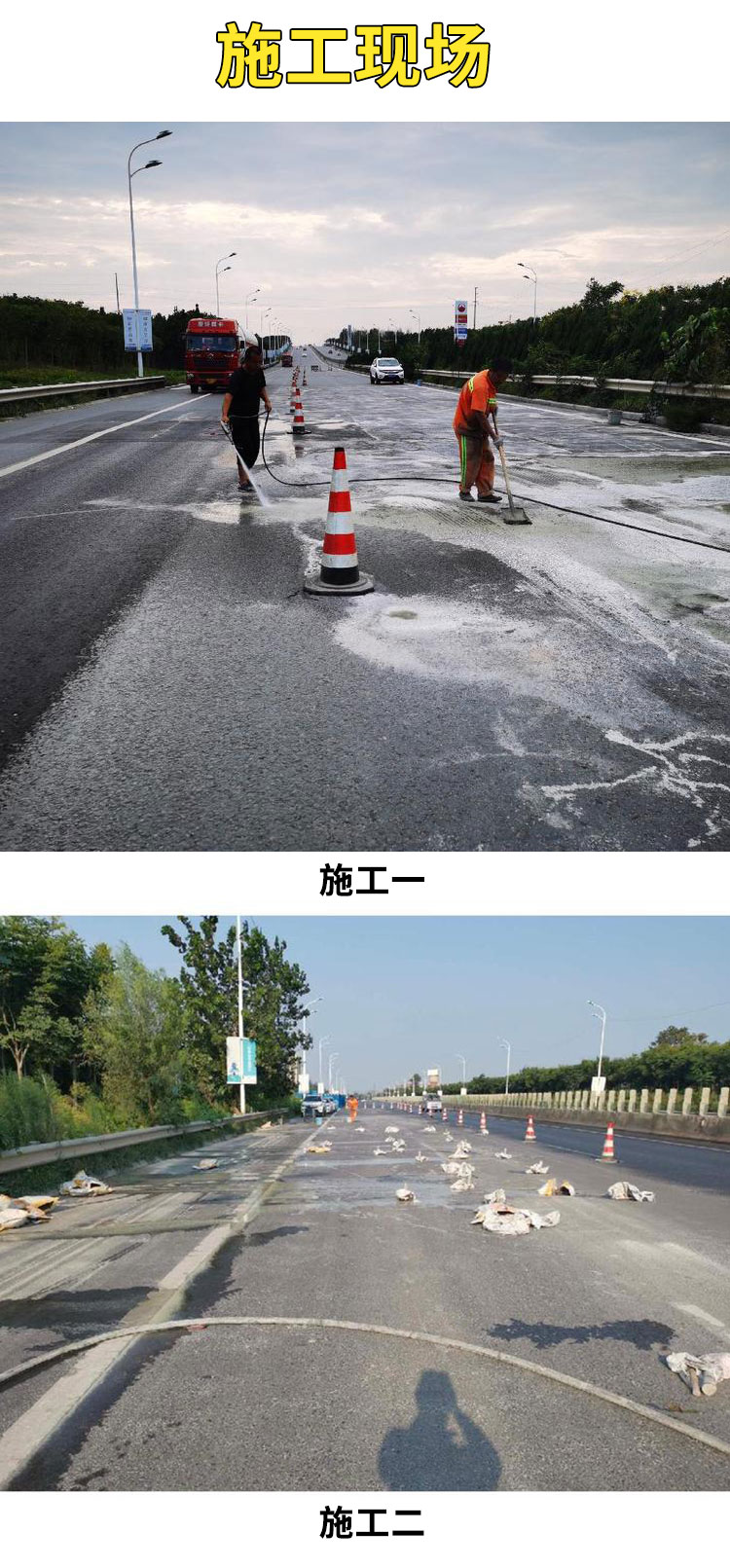

   (2)水泥路面脫空地聚合物注漿處治

   注漿施工前,施工人員需仔細復核施工段落板底脫空檢測情況,確定板底脫空注漿點位,標示鉆孔位

   置,并對道路交通予以封閉。

   ?布孔:按照脫空檢測與彎沉檢測標記的檢測點位,對每塊病害板塊上的孔位進行定位,并使用

   油漆標示。

   ?鉆孔:使用直徑16mm的鉆頭鉆孔,鉆孔深度穿透水泥面板與基層,到達路床頂面(即鉆孔穿透整個

   剛性結構層)。

   ?清孔:及時用清掃工具將孔周圍鉆桿帶出的灰塵粉末清掃干凈;用吹塵機或小型空壓機密封通孔,并

   將孔內和孔周圍灰塵吹凈。

   ?制漿:地聚合物注漿料需嚴格按照水灰比進行注漿料攪拌。本次試驗段地聚合物注漿混合料水灰比

   為0.33,制漿時在攪拌罐內做水位標記,每天施工完畢,制漿用的攪拌罐應及時清理清洗干凈。

   ?注漿:啟動注漿設備,調整壓力至設計注漿壓力(1.5MPa)并進行試注觀測;開啟注漿泵,穩壓態注漿,

   待注漿壓力上升超過設計注漿壓力1.5MPa時或注漿設備活塞停止5s以上或路面抬升立即停止注漿,

   拔出注漿頭,移至下一孔。

   ?封孔:注漿作業結束后,及時用木塞封閉注漿時的冒漿孔,并用土工布擦洗注漿孔周邊溢出的漿液。

   ?養護:普通型地聚合物注漿材料注漿板塊的養生時間不能低于24小時,快凝型地聚合物注漿材料

   注漿板塊的養生時間不能低于4小時。養生期內禁止車輛通行。

   ?開放交通:待養護時間滿足要求后開放交通。
